震憾芯品|锴威特推出宽安全工作区（Wide-SOA） 线性MOSFET
发布日期：2026-05-08
线性MOS简介
很多人对常规MOSFET耳熟能详，但对线性MOSFET却比较陌生。那什么是线性MOSFET ?一言以蔽之：为工作于饱和区的应用模式而专门优化的MOSFET。
常规MOSFET通常设计为开关应用，在导通时进入深欧姆区（线性区），关断时进入截止区，由于在欧姆区导通电阻极小，因此导通损耗小。而线性MOSFET，就是要打破常规，让MOSFET较长时间工作在饱和区且不容易损坏，因此在MOSFET内部设计需要极大地拓展MOSFET的安全工作区（Safe Operation Area-SOA）。表一给出了常规MOSFET和线性MOSFET的主要区别:

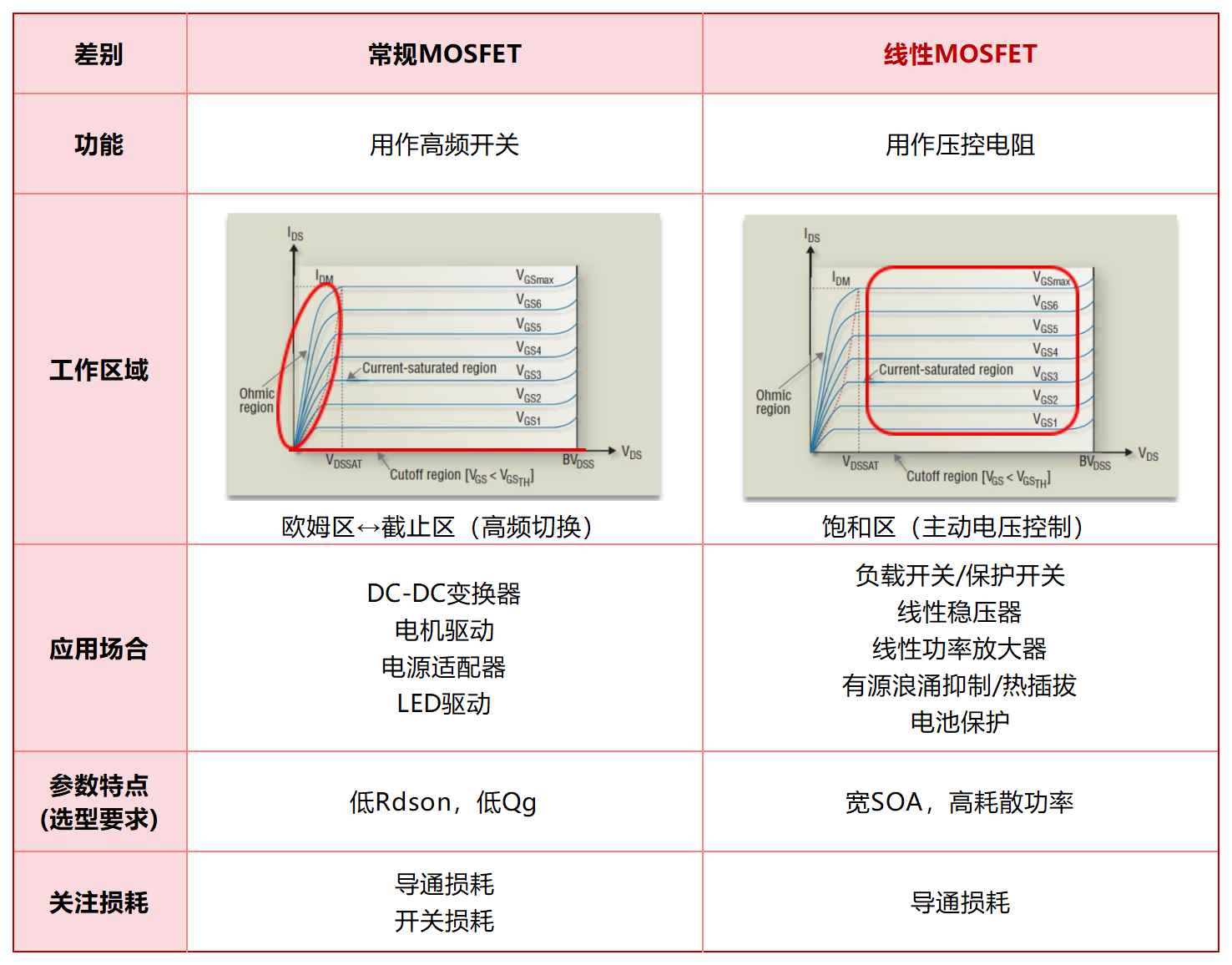

表一 线性MOSFET和常规MOSFET区别
安全工作区（SOA）
安全工作区是MOSFET的一个重要性能指标，数据手册通常会给出不同脉冲宽度下的SOA曲线（如10μs， 100μs， 1ms， DC）。脉冲时间越短，SOA区域越大，因为越短的时间，器件可以承受瞬间的更大功率而不至于过热。
a）55V/10ms(0.55A) (b) 55V/10ms(11.5A)

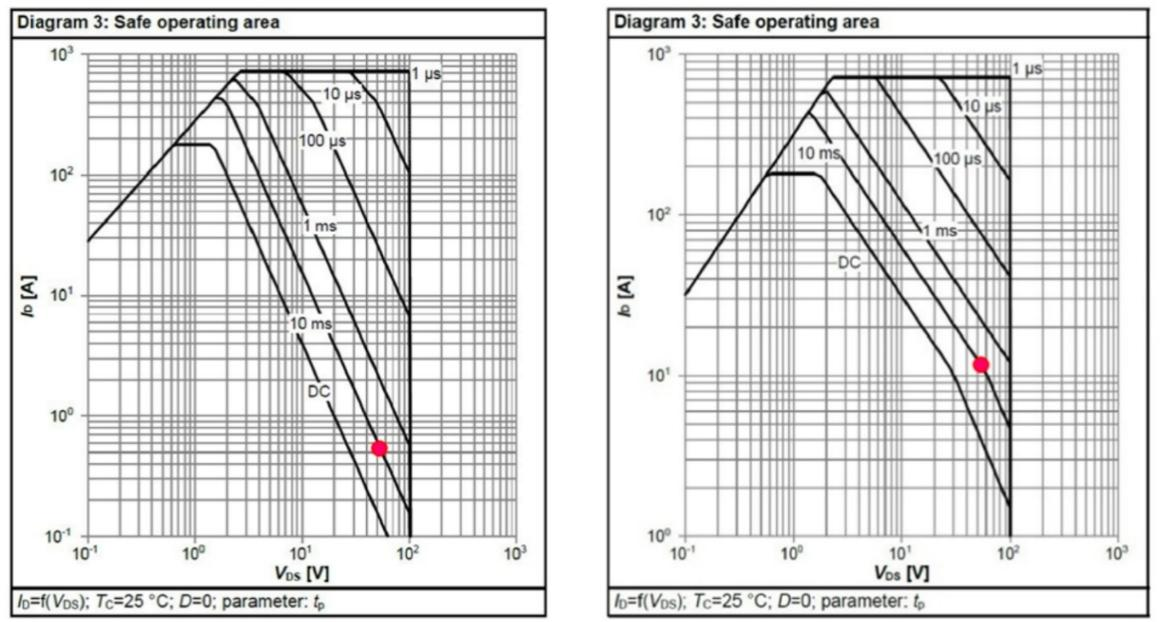

图一 常规MOSFET（a）与线性MOSFET(b) SOA区别
图一给出两款具有相同的100V耐压，2mΩ导通电阻的MOSFET的SOA图，(a)是常规MOSFET，(b)是线性MOSFET。两者封装均采用TO-263封装，但SOA图存在显著差异。
以浪涌抑制应用的典型工作条件为例，输入电压70V，输出浪涌钳位15V(Vds=55V），冲击周期10ms，常规MOSFET只能支持0.55A的电流，而线性MOSFET可承受高达11.5A的电流，比常规MOSFET高20倍！
因此，采用线性MOSFET时，在相同时间内可以给大得多的负载电容组充电，而不会损坏MOSFET，或者在相同负载电容时，可以在更高电流充电。
一句话：线性MOSFET比常规MOSFET更能打更能扛！
锴威特线性MOSFET介绍
为满足特殊应用场景，锴威特推出了特殊设计的线性MOSFET系列，可同时实现低导通电阻（Rdson）和高饱和电流能力（在增强型MOSFET的饱和区工作），搭配锴威特浪涌抑制器CSV2464、CSV2466，可更好地保护负载免遭输入高压瞬变的损坏。
（1）线性MOSFET VLF10B2P5产品特性
l 宽SOA
l 耐压100V
l Rdson低至2.2mohm
l 高脉冲和连续电流
l 可靠的线性工作模式
l 低导通损耗
l TO263-2和TOLL两种封装可选
（2）线性MOSFET VLF10B2P5应用领域
l 负载开关/高边开关
l 线性稳压器
l 线性功率放大器
l 有源浪涌抑制/热插拔
l 电池保护
锴威特线性MOSFET性能测试

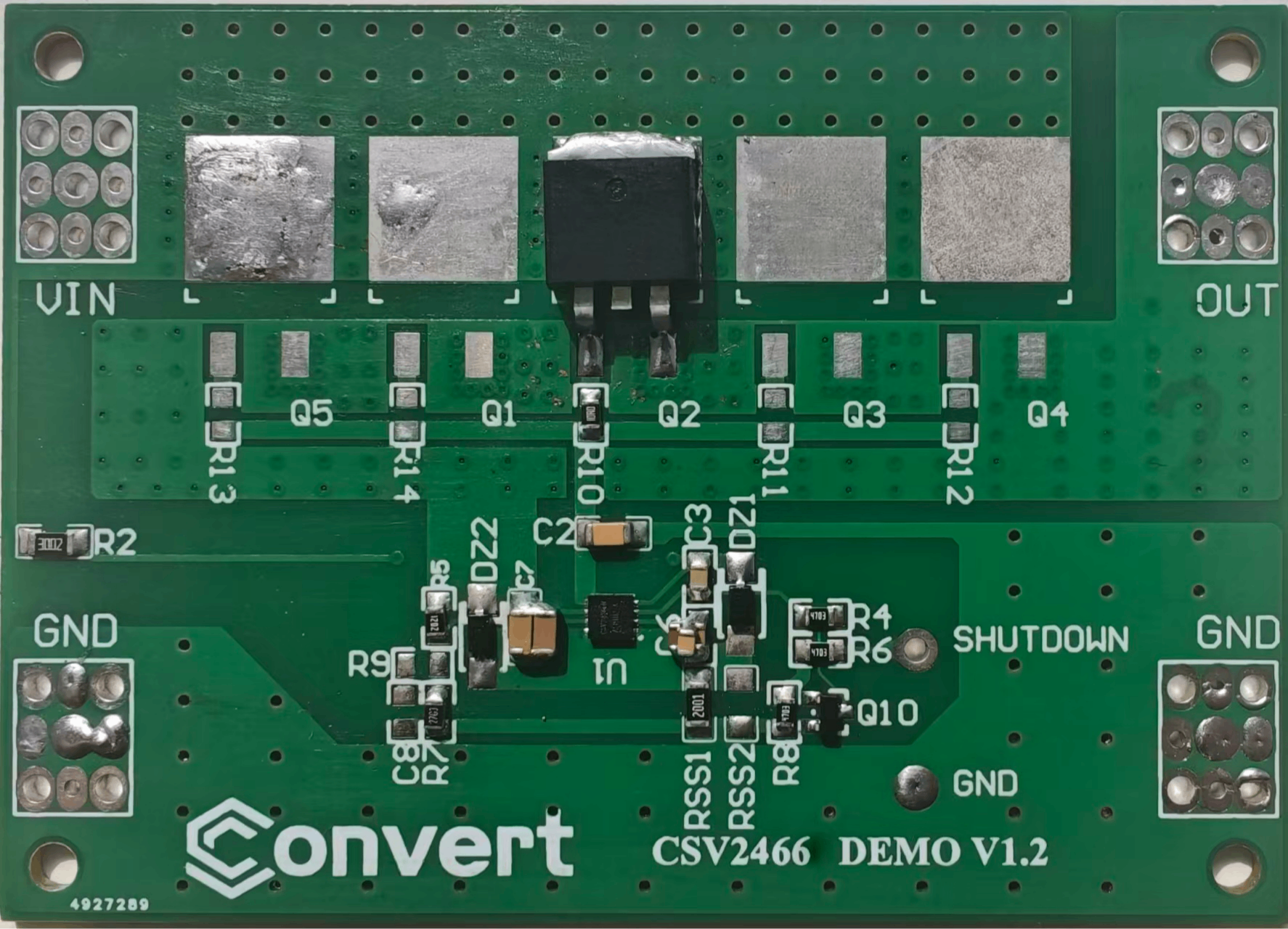

图二 线性MOSFET浪涌测试电路

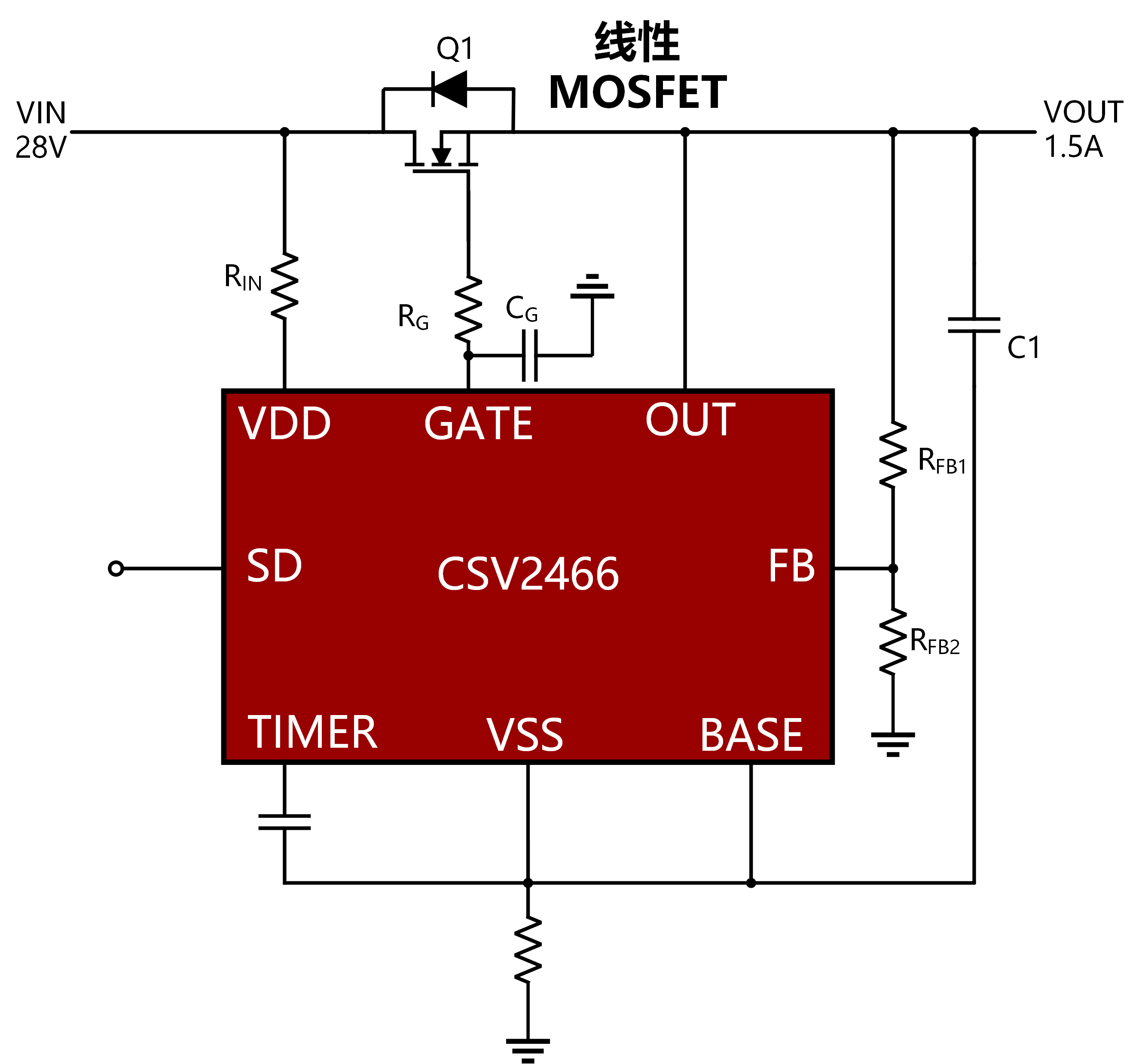

图三 线性MOSFET+浪涌抑制芯片CSV2466

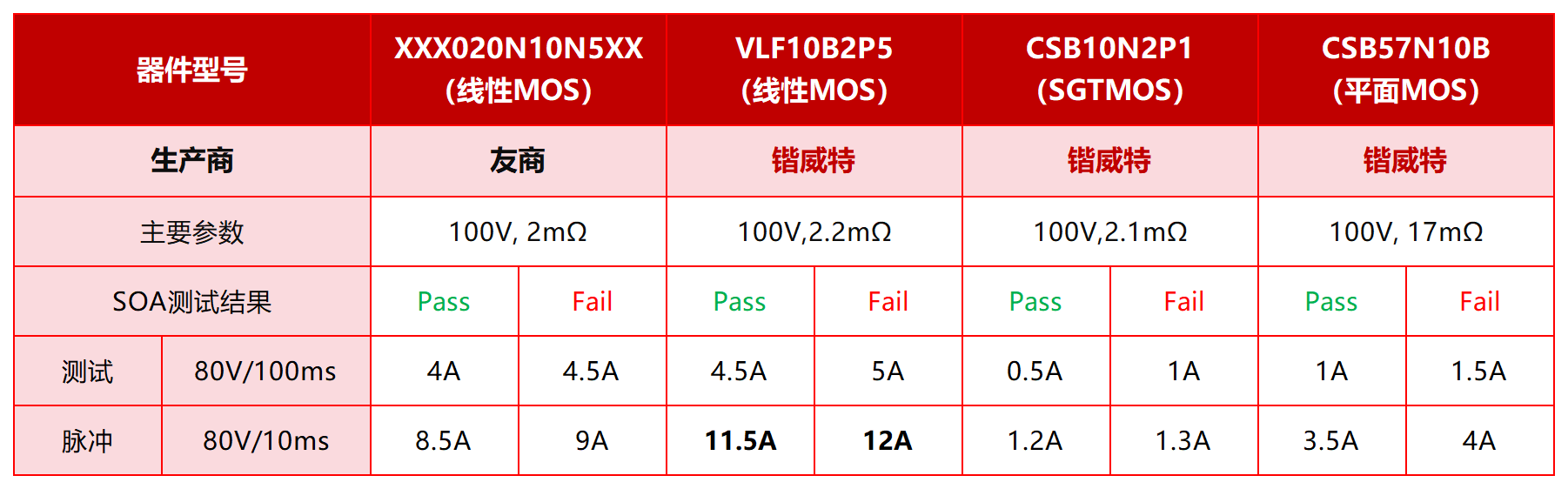

(1) 与某友商同规格线性MOSFET产品实测对比
注：CS57N10B是相同封装TO263和相同耐压下，可封装最大晶片的平面MOS。
线性MOSFET选型注意事项
1. 严格在SOA曲线内工作：MOSFET实际工作Vds和Id点必须在SOA曲线下方
2. 脉冲宽度对应不同SOA：数据表通常提供10μs、1ms、DC等不同脉宽的SOA曲线，需根据实际使用环境检查对应脉宽的曲线
3. 热设计：线性模式下功耗P = Vds × Id，高功耗需要强散热
a) 降额准则：环境温度每升高10℃，最大功耗降低15-20%
b) 散热器选择：优先考虑热阻小的散热器，并确保良好接触
c) 安装工艺：使用导热硅脂，扭矩均匀，避免热阻集中
4. 并联使用难题：多个MOSFET并联时，由于参数分散性，可能电流不均，需要匹配，并降额使用
5. 实际功耗需小于Pd最大功耗，考虑散热条件：P_actual < 0.8×Pd
6. 成本与封装：TO-220、TO-247、D²PAK等不同封装的散热能力
小结
锴威特的线性MOSFET，针对具体的应用，大大优化了SOA能力，可以让MOSFET更长时间工作在饱和区而不损坏，为高边开关，浪涌抑制，电池保护，功率放大等众多场景提供了革命性的器件解决方案，在降低成本的同时给将给客户带来了更强大的使用性能！
